SOLIDCRAFT FÜR EINSTEIGER

Dein erstes 3D-Bauteil.
Vom Rechteck zum Quader.

Diese SolidCraft-Anleitung führt dich in fünf Schritten zu einem parametrischen Quader mit 40 × 30 × 10 mm. Du lernst Skizzenbedingungen, Bemaßung, Extrusion und das Sichern einer bearbeitbaren Datei – mit echten Editoraufnahmen.

Was du für die Übung brauchst

Öffne den Editor in einem zweiten Tab und halte diese Anleitung daneben bereit. Ein Desktop-Browser mit Maus und Hardwarebeschleunigung ist empfohlen. Die fertige Beispieldatei kannst du zum Vergleichen herunterladen. Sichere bestehende Entwürfe, bevor du eine neue Beispielsitzung startest.

Die Bedienoberfläche des CAD-Editors ist auf Englisch. Deshalb nennen wir Menüs und Befehle hier so, wie sie im Editor stehen.

SCHRITT 01

Den Webeditor öffnen

Öffne SolidCraft in einem zweiten Tab und erstelle über New Design einen neuen Entwurf. Nenne ihn etwa Mein erstes Bauteil. Suche die Zeitleiste und die 3D-Ansicht, bevor du die Skizze beginnst.

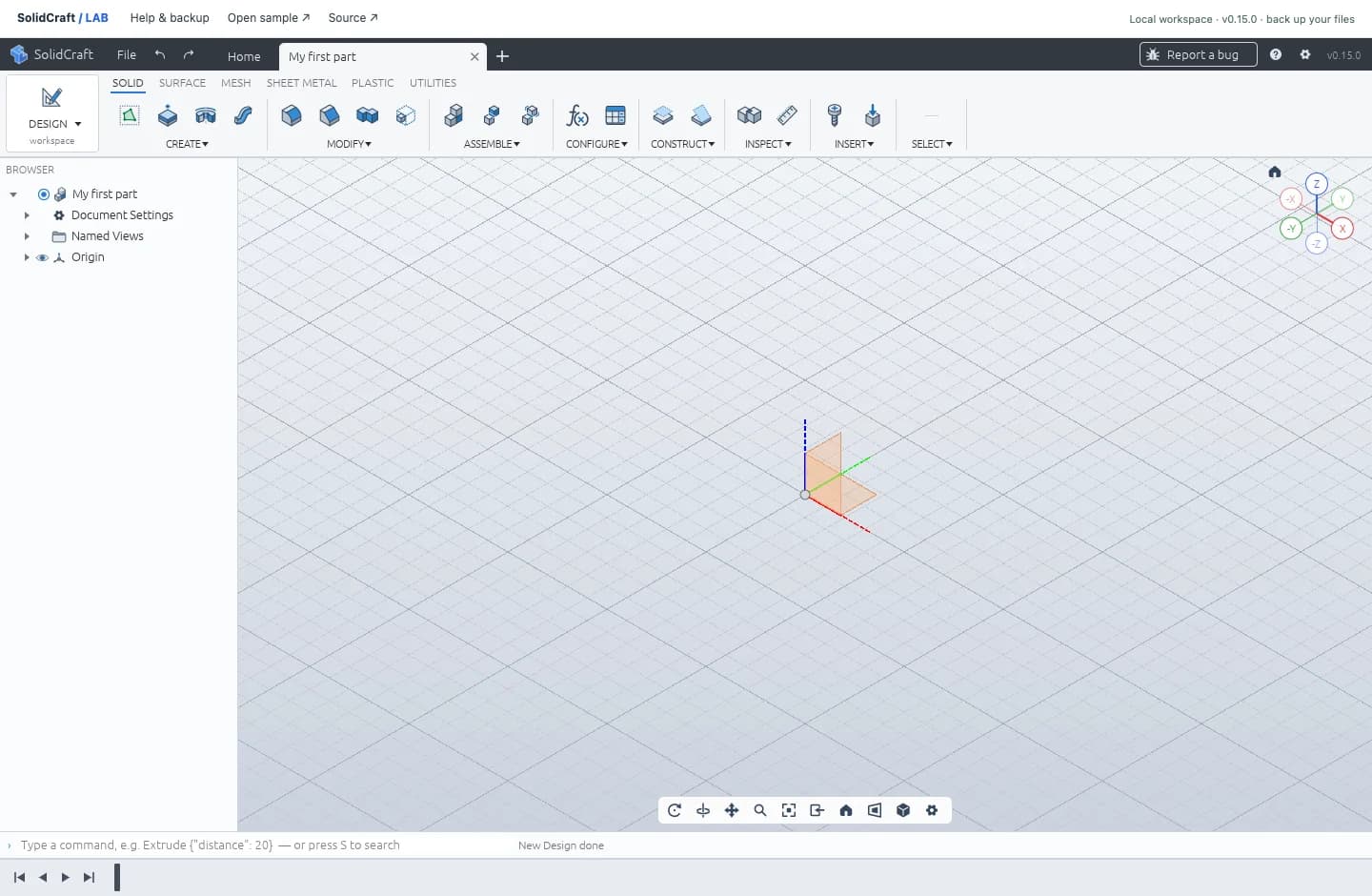

Ein neuer Entwurf im tatsächlichen SolidCraft-Webeditor.
Ein neuer Entwurf im tatsächlichen SolidCraft-Webeditor.
So sollte es aussehen: Ein leerer Entwurf mit freier Zeichenfläche und Feature-Zeitleiste.
Tipp für die Praxis: Falls die Grafik nicht startet, versuche die WebGL2-Startoption.
SCHRITT 02

Ein Rechteck auf der XY-Ebene skizzieren

Erstelle eine Skizze auf der XY-Ebene. Wähle 2-Point Rectangle und fange die erste Ecke am Ursprung. Setze die gegenüberliegende Ecke in positiver X- und Y-Richtung ungefähr 40 mm nach rechts und 30 mm nach oben. Beende das Werkzeug mit Esc.

Die Beispielskizze reicht von [0, 0] bis [40, 30] mm.
Die Beispielskizze reicht von [0, 0] bis [40, 30] mm.
So sollte es aussehen: Ein geschlossenes Rechteckprofil auf der XY-Ebene, das sich jetzt exakt bemaßen lässt.
Tipp für die Praxis: Nutze den Fang am Ursprung. Ist das Rechteck später noch verschiebbar, prüfe die Bedingung Coincident zwischen Ecke und Ursprung.
SCHRITT 03

Die Skizze auf 40 × 30 mm bestimmen

Drücke D für Sketch Dimension. Klicke die untere waagerechte Kante an, gib 40 mm ein und bestätige mit Enter. Wiederhole das an der rechten senkrechten Kante mit 30 mm. Im Beispiel heißen die steuernden Parameter d1 und d2; dein Entwurf kann andere Namen verwenden.

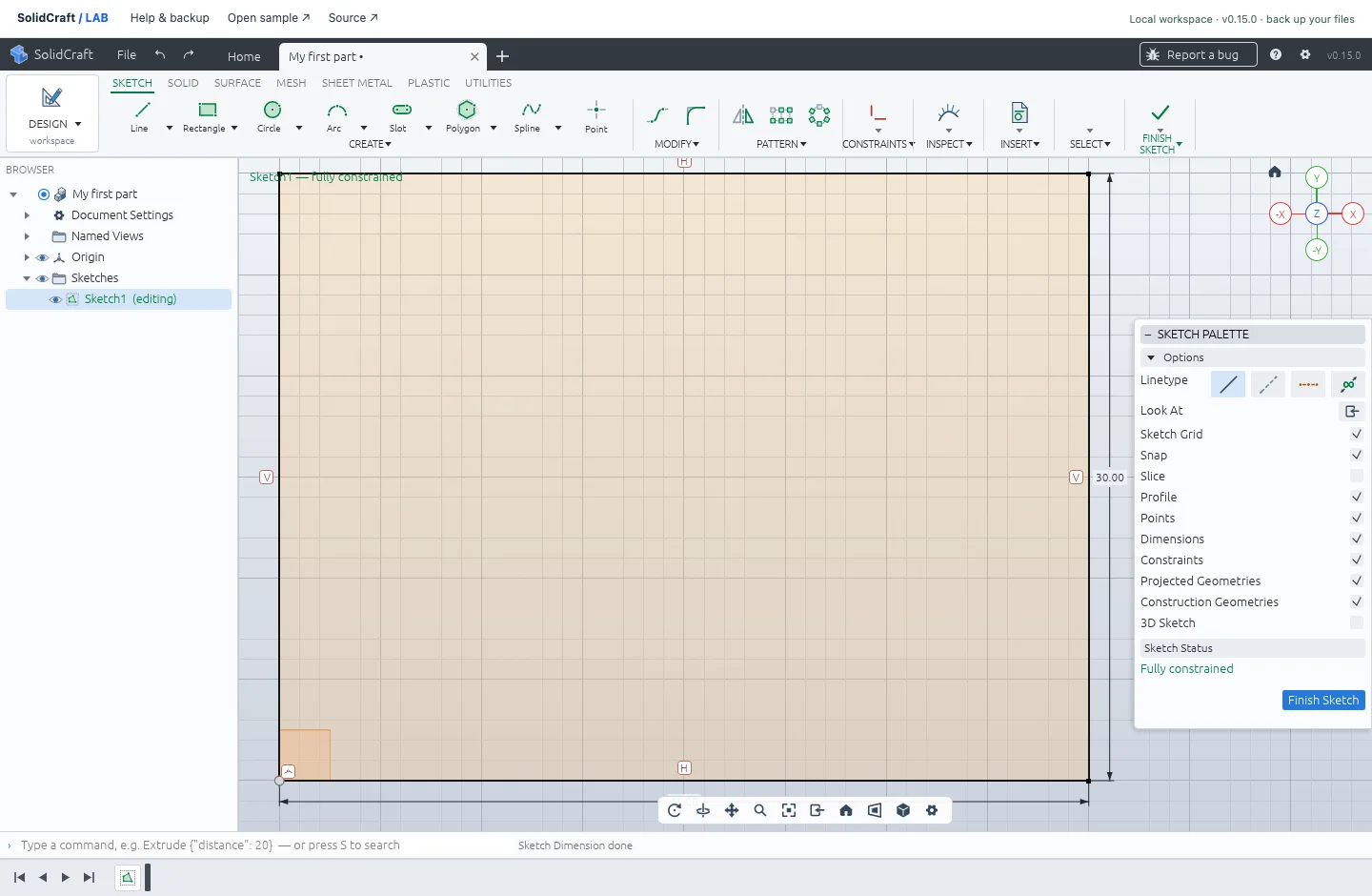

Die steuernden Maße 40 mm und 30 mm in Sketch1.
Die steuernden Maße 40 mm und 30 mm in Sketch1.
So sollte es aussehen: Das geprüfte Modell hat keine verbleibenden Freiheitsgrade. Kontrolliere bei deiner Skizze Sketch Status → Fully constrained. Zwei Maße allein sichern noch nicht die Position.
Tipp für die Praxis: Ein Maß in Klammern ist ein Referenzmaß und steuert die Geometrie nicht. Ändere vorhandene steuernde Maße, statt doppelte Bedingungen anzulegen.
SCHRITT 04

Das Profil um 10 mm extrudieren

Beende die Skizze. Wähle Extrude, markiere das geschlossene Rechteckprofil und trage 10 mm als Abstand ein. Bestätige und wechsle in eine isometrische Ansicht, um den Körper von mehreren Seiten zu prüfen.

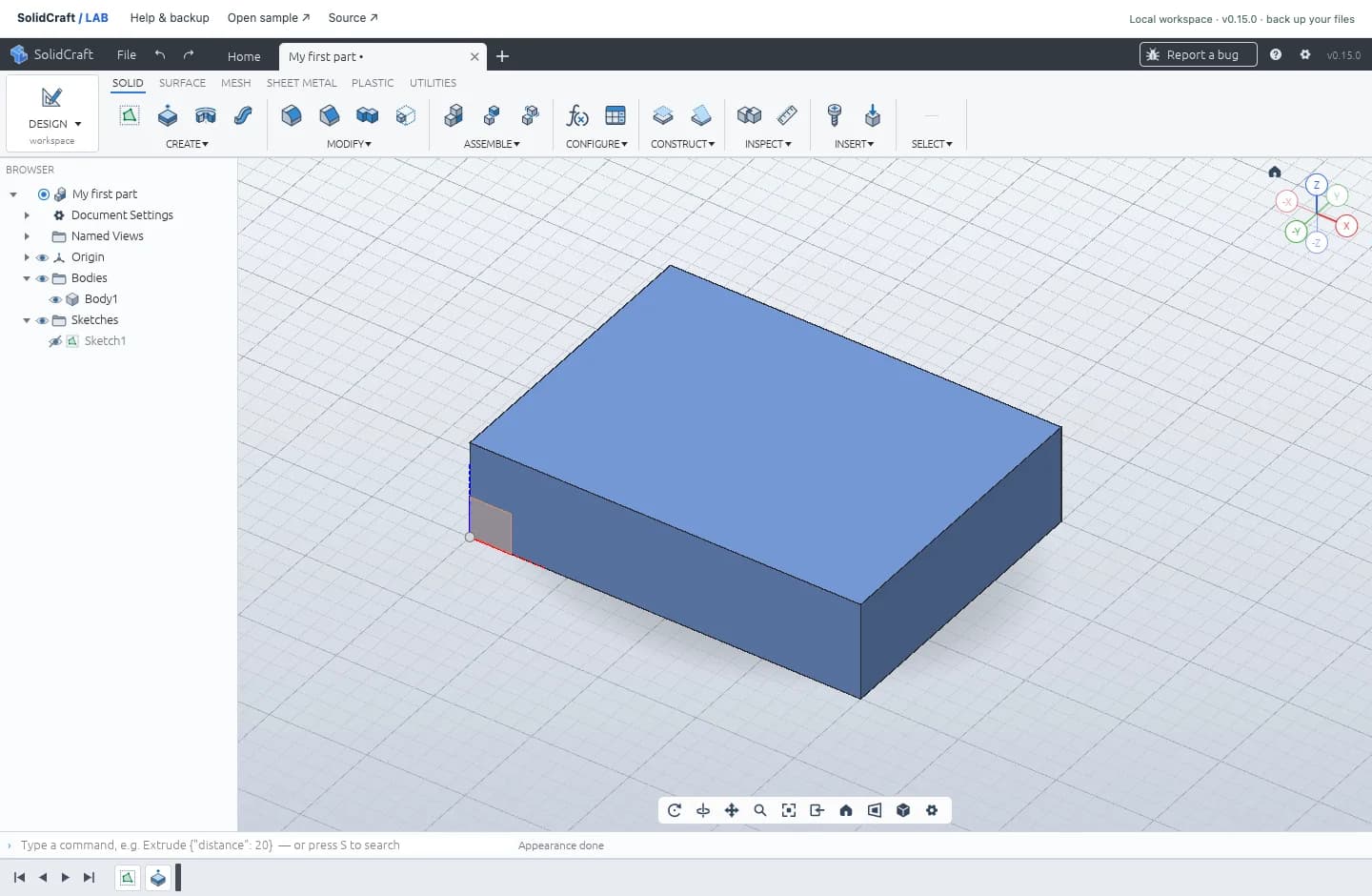

Der extrudierte Quader im Editor. Die blaue Darstellung ist optional.
Der extrudierte Quader im Editor. Die blaue Darstellung ist optional.
So sollte es aussehen: Ein Quader mit 40 × 30 × 10 mm, sechs ebenen Flächen und 12.000 mm³ Volumen. Sketch1 und Extrude1 bleiben bearbeitbar.
Tipp für die Praxis: Entsteht kein Körper, prüfe die Profilauswahl, die geschlossene Kontur und einen positiven Extrusionsabstand.
SCHRITT 05

Die native Datei sichern und erneut öffnen

Speichere im Browser und wähle dann File → Open… → Download open design. Die .solidcraft-Datei ist deine eigene bearbeitbare Sicherung. Öffne sie zum Prüfen über Open from computer… im selben Dialog oder ziehe sie auf die CAD-Fläche.

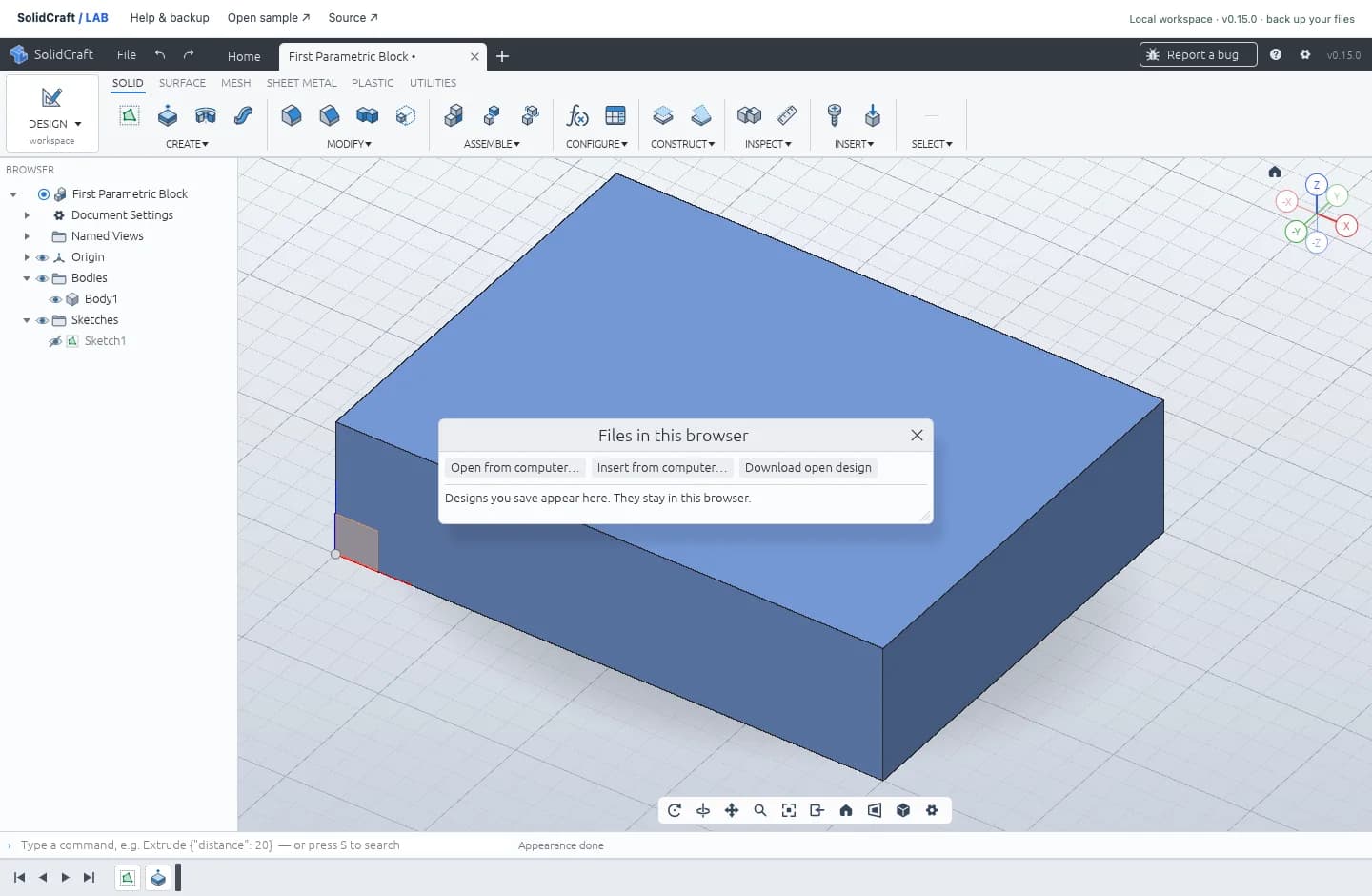

Der echte Dateidialog: Download open design erzeugt die native Sicherung.
Der echte Dateidialog: Download open design erzeugt die native Sicherung.
So sollte es aussehen: Skizze und Extrusion werden wieder aufgebaut. Im geprüften Beispiel blieb das Volumen nach Download und Import bei 12.000 mm³.
Tipp für die Praxis: Browser Save ist lokaler Website-Speicher. Eine STL-Datei ersetzt die native Sicherung mit Skizzen und Feature-Historie nicht.

Das Ergebnis nach dem Öffnen prüfen

Der fertige Körper muss 40 × 30 × 10 mm messen und 12.000 mm³ Volumen haben. Skizze und Extrusion bleiben in der Zeitleiste bearbeitbar. Ändere versuchsweise die Breite auf 50 mm: Das Volumen sollte auf 15.000 mm³ steigen. Mit Rückgängig kommst du zum Ausgangsmodell zurück.

Der native Download und das erneute Importieren wurden am Beispiel geprüft. Ein erfolgreicher Browser-Speichervorgang blieb auch nach dem Neuladen erhalten. Trotzdem ersetzt lokaler Browserspeicher keine eigene Sicherungsdatei.
