Bauteil ansehen: Parametrischer Quader
Eine Skizze, zwei steuernde Maße, eine Extrusion. An diesem kleinen Bauteil lernst du den gesamten Grundablauf.
- Abmessungen

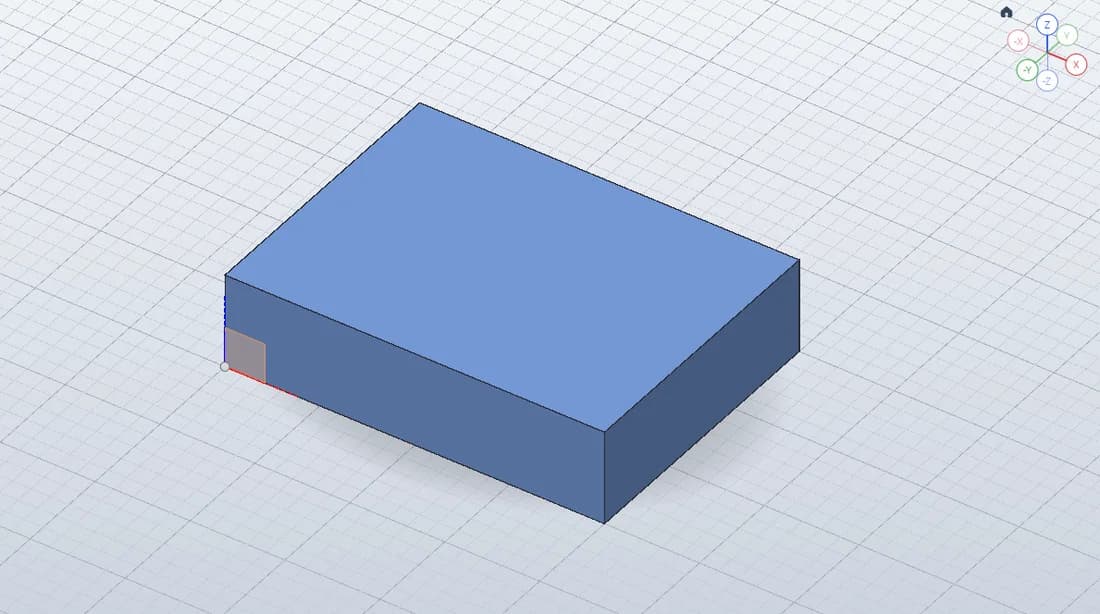

- 40 × 30 × 10 mm
- Gemessenes Volumen
- 12.000 mm³
- Bearbeitbares Format
- Native .solidcraft-Datei
- Geprüft mit
- SolidCraft Web v0.15.0
So entsteht der parametrische Quader
Sketch1 liegt auf der XY-Ebene und reicht vom Ursprung 40 mm in X- und 30 mm in Y-Richtung. Die steuernden Maße d1 und d2 bestimmen die Grundfläche. In der geprüften Skizze sind Größe und Position mit null verbleibenden Freiheitsgraden festgelegt.
Extrude1 gibt dem geschlossenen Profil eine Tiefe von 10 mm. Es entsteht ein einzelner Volumenkörper mit sechs ebenen Flächen. Skizzenprofil und Extrusion bleiben als getrennte, bearbeitbare Schritte in der Zeitleiste sichtbar.
Ein Maß ändern und den Neuaufbau prüfen
Öffne Change Parameters und ändere d1 von 40 auf 50 mm. Das geprüfte Modell wurde dadurch 50 × 30 × 10 mm groß; sein Volumen stieg von 12.000 auf 15.000 mm³. Rückgängig stellte das ursprüngliche Modell wieder her. Prüfe beide Zustände selbst in der Ansicht.
Beim nativen Download und erneuten Import wurde derselbe 12.000-mm³-Körper wiederhergestellt. Hebe die .solidcraft-Datei auf, wenn du später Maße oder Features bearbeiten möchtest. Die Anleitung zeigt den Aufbau aus einem leeren Entwurf.
Die Bedienoberfläche des CAD-Editors ist auf Englisch. Deshalb nennen wir Menüs und Befehle hier so, wie sie im Editor stehen.
