BAUTEIL 02

Montageplatte.

Eine bearbeitbare Montageplatte mit 60 × 40 × 5 mm und vier Durchgangsbohrungen mit Ø6 mm. Entdecke, wie innere Skizzenprofile beim Extrudieren Aussparungen bilden.

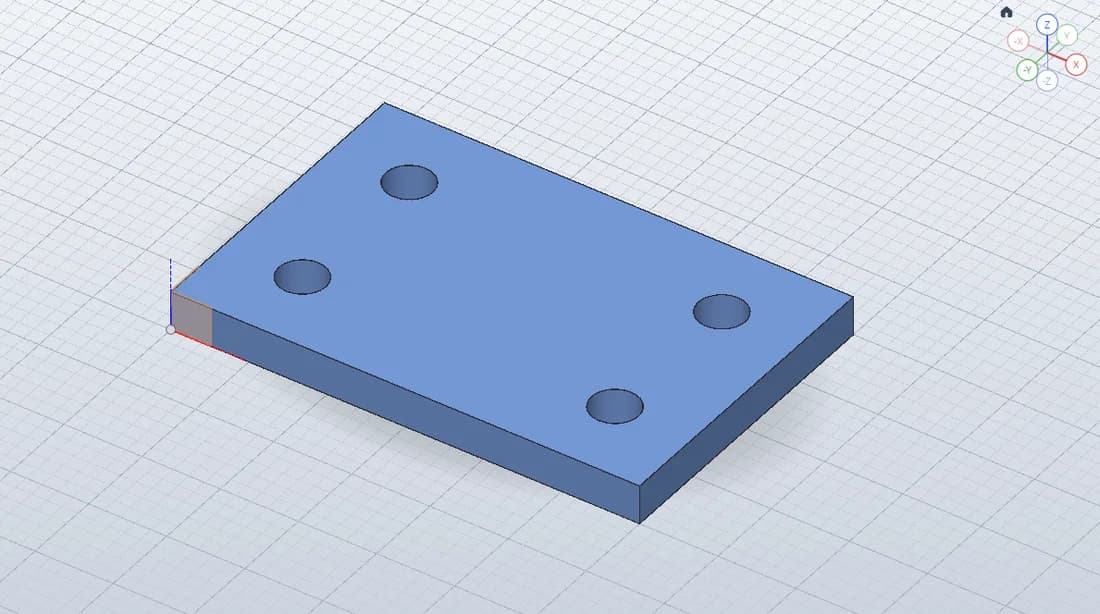

Echte SolidCraft-Modellansicht: Montageplatte, 60 × 40 × 5 mm · Bohrungen Ø6 mm
DER NÄCHSTE SCHRITT

Bauteil ansehen: Montageplatte

Ein rechteckiges Außenprofil und vier Kreise ergeben eine Montageplatte mit Durchgangsbohrungen.

Abmessungen
60 × 40 × 5 mm · Bohrungen Ø6 mm
Gemessenes Volumen
≈11.434,61 mm³
Bearbeitbares Format
Native .solidcraft-Datei
Geprüft mit
SolidCraft Web v0.15.0
ProfileKreiseExtrusion

Plattenkontur und Positionen der Bohrungen

Die Außenkontur reicht von [0, 0] bis [60, 40] mm auf der XY-Ebene. Vier Kreise mit Radius 3 mm liegen bei [10, 10], [50, 10], [10, 30] und [50, 30] mm. Die Mittelpunkte sind damit jeweils 10 mm von den benachbarten Außenkanten entfernt.

Eine Extrusion um 5 mm erzeugt die Platte. Die geschlossenen inneren Kreisprofile bleiben als Durchgangsbohrungen frei. Untersuche Sketch1 und Extrude1, um diese Beziehung direkt am Modell zu sehen.

Geometrie ändern und das Volumen einordnen

Das gemessene Modellvolumen beträgt ungefähr 11.434,61 mm³. Die ideale Rechnung lautet (60 × 40 − 4 × π × 3²) × 5 ≈ 11.434,51 mm³. Die geringe Abweichung zur Messung hängt mit der geometrischen Darstellung des Modells zusammen.

Die Montageplatte dient zum Untersuchen von Profilen und ist keine Zusage einer vollständig bestimmten, beliebig robusten Parametrik. Prüfe nach Änderungen an Breite, Höhe oder Lochpositionen die verbleibenden Randabstände und jedes Loch. Für eine reale Fertigung musst du Material, Passungen und Toleranzen selbst festlegen.

Die Bedienoberfläche des CAD-Editors ist auf Englisch. Deshalb nennen wir Menüs und Befehle hier so, wie sie im Editor stehen.
